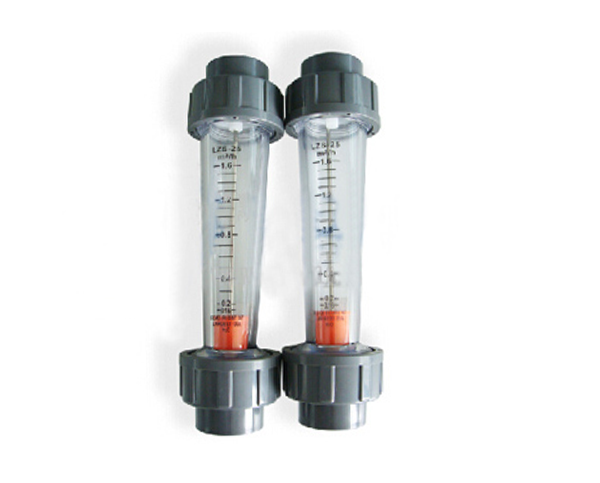

SK-LZS-C型承插式塑料管轉子流量計錐管主要部分均由AS，ABS塑料制成，有較好的耐腐性能，具有結構合理、體積小、重量輕、錐管不易破碎等特點�？蓮V泛應用于化工、環保、食品等工業部門。
連接方式可分為：插接、焊接、螺紋和法蘭連接四種。

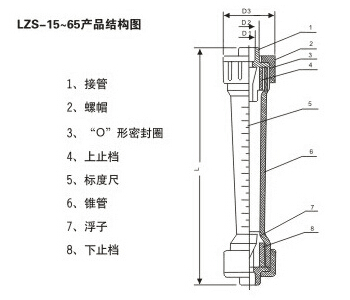

產品結構圖
直插式塑料管轉子流量計技術參數
型號 |
公稱
通徑
DN |
測量范圍 |
精度 |
允許被測
狀況
|
尺寸 |
適用管道mm |
長管型 |
短管型 |
溫度℃ |
壓力MPa |
長管型 |
短管型 |
L |
D1 |
D2 |
D3 |
L |
D1 |
D2 |
D3 |
LZS-15 |
15 |
10-100l/h
16-160l/h
25-250l/h
40-400l/h
60-600l/h |
5-50l/h
10-100l/h
16-160l/h
25-250l/h
40-400l/h
50-500l/h
60-600l/h
100-1000l/h |
±4% |
0-60 |
≤0.6 |
280 |
20 |
26 |
45 |
202 |
20 |
26 |
45 |
15或20 |
LZS-20 |
20 |
|
60-600l/h
100-1000l/h |
|
|
|
|
231 |
25 |
35 |
45 |
LZS-25 |
25 |
100-1000l/h
160-1600l/h
250-2500l/h |
100-1000l/h
160-1600l/h
250-2500l/h |
380 |
32 |
39 |
68 |
226 |
30 |
39 |
60 |
25或32 |
LZS-32 |
32 |
|
0.4-4m3/h
0.6-6m3/h |
|
|
|
|
288 |
40 |
49.5 |
74 |
32或40 |
LZS-40 |
40 |
0.4-4m3/h
（有導桿）
0.6-6m3/h
（有導桿）
1-10m3/h
（有導桿）
|
|
430 |
50 |
63 |
88 |
|
|
|
|
40或50 |
LZS-50 |
50 |
0.4-4m3/h
0.6-6m3/h
1-10m3/h
1.6-16m3/h
（有導桿） |
1-10m3/h
1.6-16m3/h |
430 |
63 |
73 |
98 |
341 |
63 |
73 |
98 |
50或65 |
LZS-65 |
65 |
|
2.5-16m3/h
5-25m3/h
8-40m3/h
12-60m3/h |
|
|
|
|
430 |
75 |
88 |
122 |
65或75 |
| 備注 |
長管無導桿(除特殊注明外)短管有導桿 |
LZS-塑料管精密耐用轉子流量計零部件材料 錐管為AS，接管螺帽、上下止檔、浮子為ABS LZS-C長管型 LZS-D短管型
